手廻しで、ザザー ザザーってドラムの中で豆が混ざり合う音を聞いていると眠くなるし
一定の速度で廻すのって結構疲れるんですよ・・・
で、モーター装置検討＆製作しました。
仕様は以下
・モーター電源は12Vで自動車ソケットから給電可能な事
・ドラム回転数を０rpm～80rpm程度で可変出来て逆回転も可 トルク10㎏・㎝
・簡単にドラムから回転機構が分離出来る事
・ドラム軸の偏芯（±0.5㎜）にも対応できる事
・モーターとモーターコントローラーにチャフが入らないようにカバーを付ける
・部品の調達が簡単な事
ざっくりこんなところでしょうか？
POINT

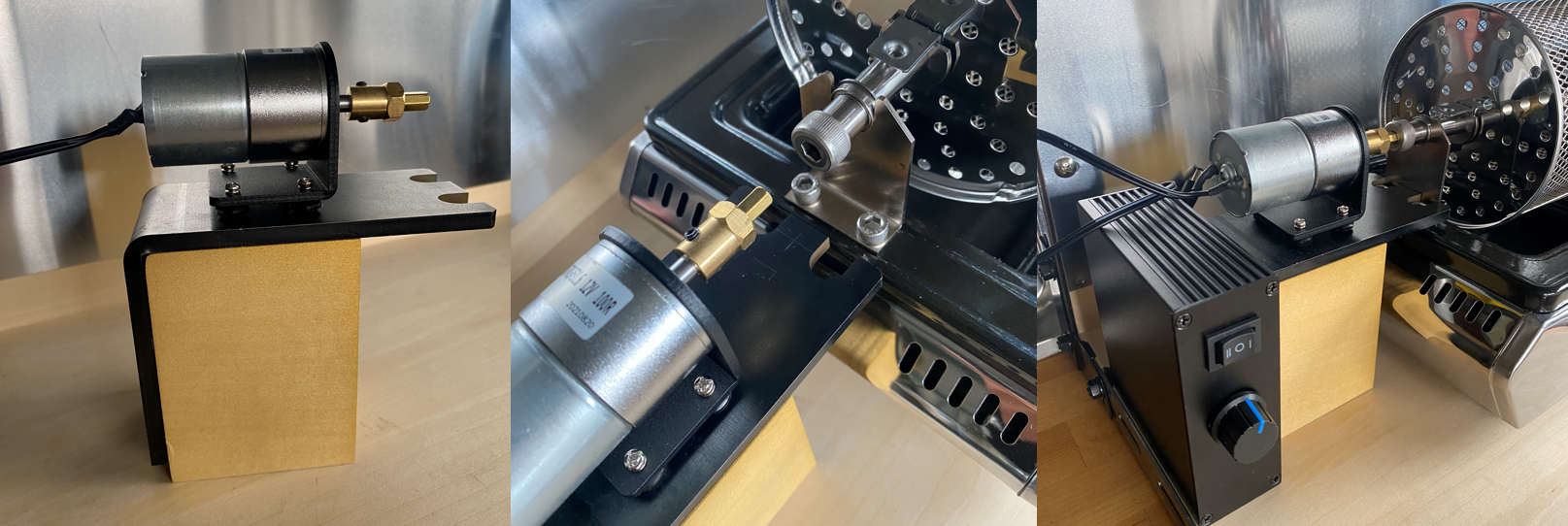

L型アングルt6mmを使用しモーターベースとしての重量を稼ぐ
モーターとベースの間にゴムクッションを挟みドラム軸の偏芯を吸収する機構にする
チェーンやリンクを使わず簡単に接続する
